Komplettlösung Aufständerung für 3x Modul vertikal / hochkant L3 für Flachdach Bitumdach Trapezblechdach 10-35 Grad fest o. flexibel

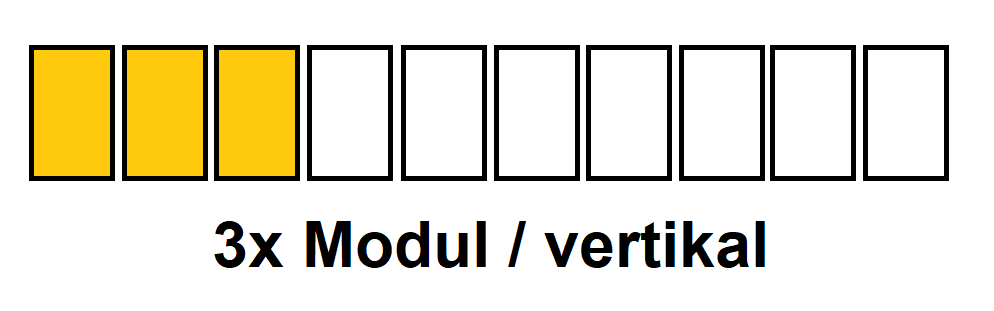

Aufständerung L3 für Flachdach, Bitumdach oder Trapezblechdach für 3x PV-Modul in Reihe hochkant / vertikal verlegt
![](https://site-1073320.mozfiles.com/files/1073320/Verlegebild_Vertikal_1-10_blank_-_Kopie__4_-1.png)
stabil, für höchste Windlasten konzipiert
Perfekt geeignet zum direkten verschrauben oder ballastieren
Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm
Materialstärke 40x40x4mm
Wahlweiße in den Öffnungswinkeln 10, 20 oder 30 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad
Die Basisdreiecke werden vormontiert geliefert
Maximales Modulmaß 1950x1150mm / Gewicht bis zu 23kg +x
Variante 15-35 Grad (flexibel)
Variante 10-40 Grad (fest)
Das Set besteht aus folgenden Teilen:
4x Endkappen aus UV beständigen Kunststoff
3x flexible Aufständerung 10-40 Grad ink. Verschraubung
9x Kurzschiene zum direkten verschrauben o. ballastieren
4x Endklemme (nach Wahl)
4x Mittelklemme (nach Wahl)
2x 9teiliger Profilverbinder
6x Vierkantschraube M10x25
6x Flanschmutter mit Sperrverzahnung
Die einzelnen Komponenten im Detail:
Kurzschiene L5 zum direkten verschrauben auf fast allen Untergründen
Maße: H=13mm B=100mm L=200mm
Material: Aluminium
Beschichtung Unterseite: EPDM Dichtung von Würth (bitumfest)
Obere Anbindung: Nut 8
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Aluminiumprofil L1 40x40
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
Verschraubung
Material: Edelstahl
Festigkeitsklasse A2-70
Winkelprofil
Material: Aluminium (blank)
Maße: 40x40x4mm
Profilverbinder L1 (9teilig)
Material: Aluminium
Länge: 240mm
Verschraubung: 4x Vierkantschraube M10x25 SW17 / 4x Flanschmutter M10
-----------------------------------------------------------------------------------------------
Entwickelt in Spremberg,
Produziert in Bad Muskau
100% made in germany
Lieferung & Montage durch uns autorisierte Fachfirmen auf Anfrage möglich
Weitere Infos auf Anfrage
