Komplettlösung Freilandanlage Bodenstruktur 9x Module vertikal / hochkant für weichen und festen Untergrund XXLF/2000+/9 / 20-30 Grad hochfest / 500-690 Watt pro Modul / 100% Aluminium & Edelstahl
Freilandanlage XXLF/2000+/9 wahlweiße für festen oder weichen Untergrund für 9x PV-Modul in Reihe hochkant / vertikal verlegt
Extrem stabil, für hohe Windlasten konzipiert

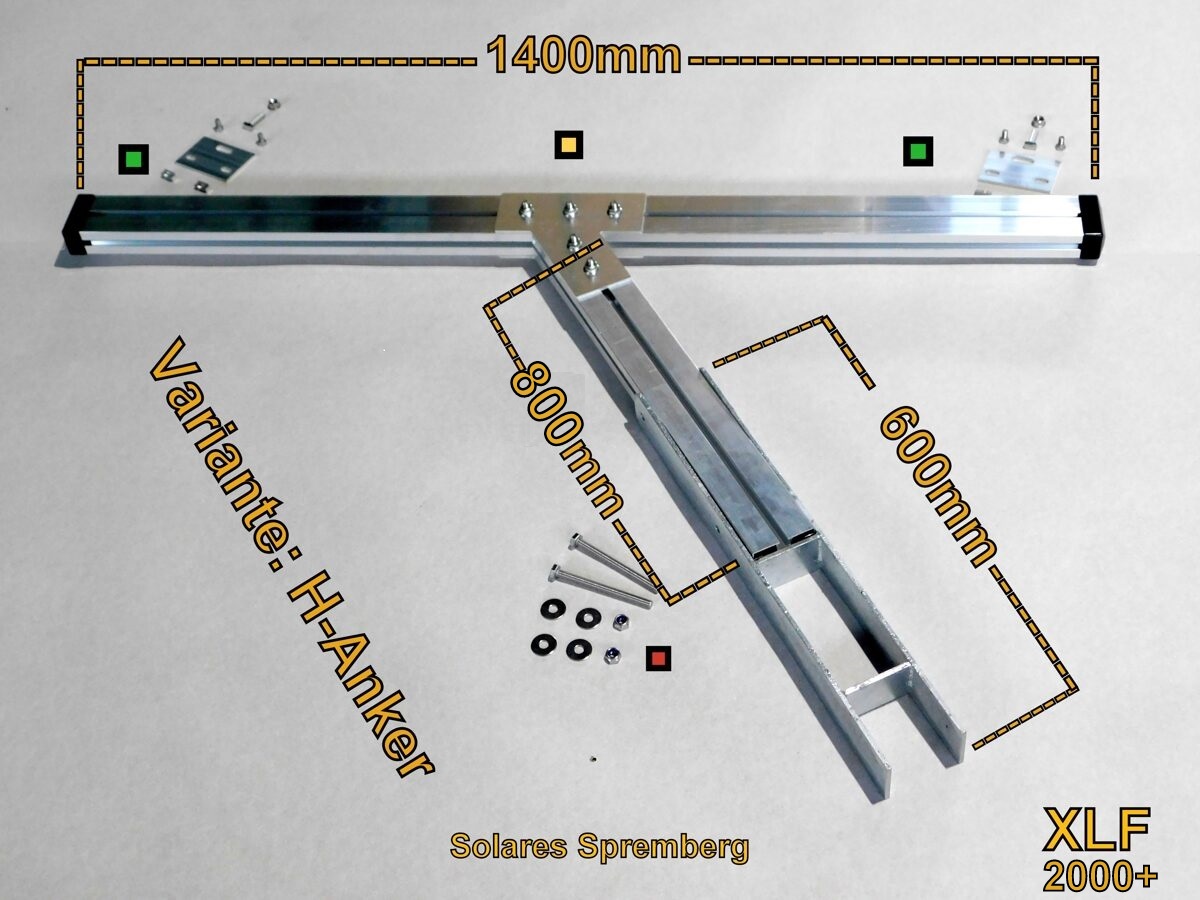

Variante: H-Anker
Zum vergießen der H-Anker empfehlen wir mindestens 40-60kg Estrich pro H-Anker je nach Untergrund
Lieferung ink. hochwertiger Verschraubung aus Edelstahl
Aufbauempfehlung:
Am besten das gesamte Gestell ohne Module aufbauen und in den Bodenlöchern stehend ausrichten, auf Rechtwinkligkeit achten, dann eingießen ! ! !
Frühestens am nächsten Tag wenn der Estrich ausgehärtet ist die Module verlegen.
Das Set besteht für 9x Module aus folgenden Teilen:
21,6-24 Meter Quertraverse 80x40 L4
10x Kreuzverbandsklemme L4 (7teilig)
10x Profilverbinder XXL L4 (9teilig)
14x Endkappe 80x40 L4
5x Ständerwerk XXLF/L4 (29teilig)
2x Diagonale L1 (23teilig)
10x Bodenverankerung (wahlweiße)
4x Endklemme nach Wahl (3teilig)
16x Mittelklemme nach Wahl (3teilig)
Die einzelnen Komponenten im Detail:
(wahlweiße) L4 H-Anker ink. Verschraubung
( Passend für unser Montageprofil L4 )
Material: Baustahl (feuerverzinkt)
Maße H=600mm B=100mm T=60mm
Materialstärke: 4mm + Zink
Gabelweite: 81mm
Gabelhöhe: 300mm
Verschraubung pro H-Anker:
2x M10x120 Sechskantschraube A2-70
2x M10 Stopmutter A2-70
4x M10 U-Scheibe
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Profilverbinder XXL L4 (9teilig)
Maße: Länge 240mm Bohrungen 11mm
Materialstärke 2,55mm
Passt perfekt in unser 40x40 Montageprofil L1 und L4 und viele weitere Profile
SELBSTABHOLUNG MÖGLICH
Preis inklusive Versand innerhalb Deutschlands
