Photovoltaik Zaun XZ/1 / für 1x Modul horizontal / Zur Klemmung auf der langen Modulseite / mit Pfostenschuh zum aufdübeln auf Beton

Montagesatz XZ/1 für 1x Modul / horizontal / zur Klemmung auf der langen Modulseite / Zum aufdübeln auf Beton

Hochfeste Lösung zur horizontalen 0 Grad Montage von PV-Modulen auf Beton oder ähnlichen Untergründen.
Möglichen Dimensionen: H=140-160cm L=160-230cm T=3-5cm
Dank der hochfesten Aluminiumprofile in den Dimensionen 80x40mm und den mitgelieferten Bodenankern verzinkten Stahl ist dieser Montagesatz für höchste Windlasten konzipiert. Individuelle Sonderanfertigungen sind auf Anfrage möglich.

Das Set besteht aus:

2x 1400-1600mm Aluminiumprofil L4 80x40
2x Pfostenschuh zum aufdübeln (feuerverzinkt)
8x M10 Fiv Anker mit Bauzulassung aus Edelstahl A4 (wahlweiße 90-180mm)
4x Endklemme (nach Wahl)
4x M8 Nutenstein (Aluminium)
4x M8x35 Innensechskantschraube (Edelstahl A2)
4x M10x100 Sechskantschraube (Edelstahl A2)
4x M10 Flanschmutter (Edelstahl)
2x Endkappe L4 80x40 (UV-beständig)

(Bitte bei der Wahl der Länge des Pfosten berücksichtigen dass die unteren 20cm nicht zur Klemmung nutzbar sind.)

Die einzelnen Komponenten im Detail:

Montageprofil L4 80x40

(wahlweise L= 140-160cm)

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)

Verschraubung

Material: Edelstahl

Festigkeitsklasse A2-70

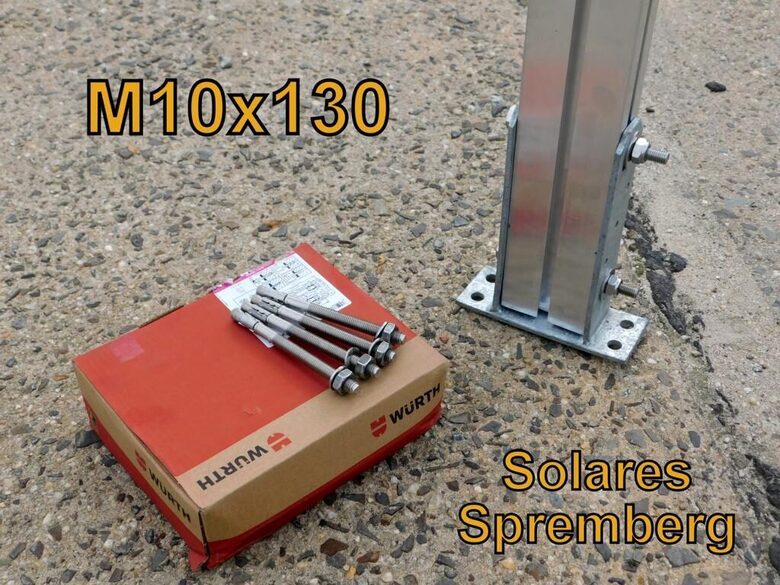

FIXANKER FÜR HOHE LASTEN

(Zulassung: ETA-99/0011)

Dübeldurchmesser: M10x90-130

Bohrernenndurchmesser: 10mm

Schlüsselweite: 17mm

Material: Edelstahl A4

Drehmoment beim Verankern: 25Nm

Dübellänge: 90-180mm

Pfostenträger zum aufdübeln

Material: Baustahl (feuerverzinkt)
Maße Grundplatte: 60x160mm
Materialstärke: 4mm + Zink
Gabelweite: 81mm
Gabelhöhe: 200mm

Weitere Infos auf Anfrage
